007_Medir un elemento compuesto de varios

Está Vd en: FAQ>>Entornoentorno>>007_Medir elementos compuestos de varios.



¿Cómo puedo Medir un elemento, compuesto de varios?



   Esa pregunta tiene distinta respuesta, en función de en qué entorno se quiera medir.
  Si realmente lo que queremos es “acotar” la longitud de una curva, en el entorno del DRW, la respuesta es que hasta que no llegue la Release 12, NO se puede hacer.
  Si lo que queremos es “medir” un elemento alámbrico en el espacio (CATPart), debemos tener en cuenta lo siguiente:
- Si el elemento está compuesto por varias partes, si seleccionamos en la zona gráfica, lo tomará como “medición de la parte seleccionada” y no del conjunto de partes que forman el elemento.



Ejemplo: Tenemos un angular curvo del cual queremos obtener la longitud de un “corte” en la cara exterior. El procedimiento sería:

•

 En el entorno “Generative Shape Design” Obtener la superficie exterior por medio de un “Extract”:

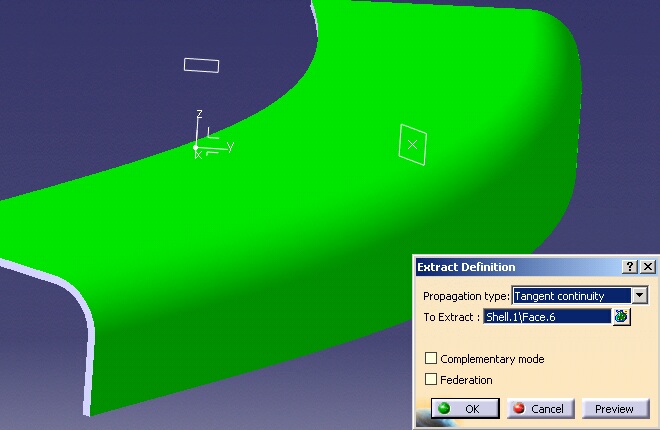

icono Extract  con la opción “Propagation Type”: “Tangent continuity”.

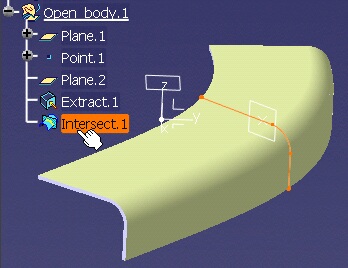

intersección de las superficie exterior con un plano

icono del Generative Shape Design
•  Obtenemos la intersección de nuestro plano con esa superficie por medio del icono “Intersectionextraccion de una superficie


icono Intersect

  Observamos en la figura superior como al “Seleccionar en el árbolTODO el elemento Intersect.1” se encuentra en rojo (Seleccionado).
  Si con ese elemento así seleccionado (en el árbol) invocamos la función “Measure” por medio del iconoicono medir elementoMeasure Item” el resultado es este:

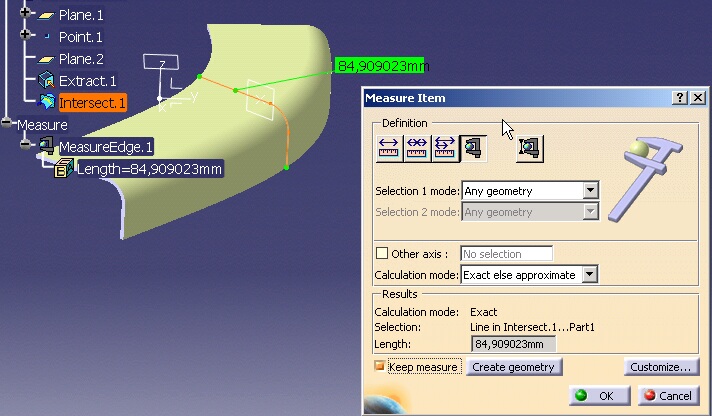

Medir en el árbol

  Si en vez de esto seleccionamos en la zona gráfica el resultado es que mide el “sub-conjunto” seleccionado.

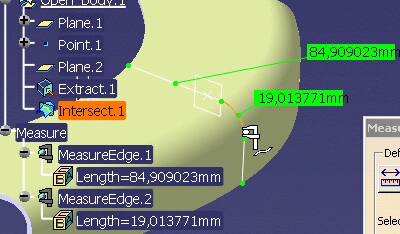

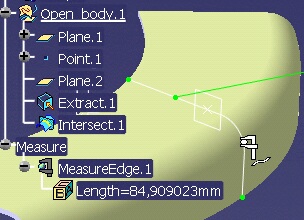

seleccion en la zona gráfica resultado

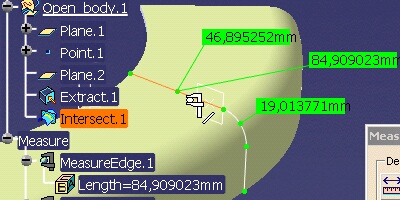

medir longitudvarias medidas
