  Estaba trabajando con catia y me ha desaparecido el árbol. No se a que le he dado pero no logro encontrarlo. ¿Qué debo hacer?

  El árbol de especificaciones (llamado así porque es donde se especifica la definición de la pieza) se activa o desactiva normalmente con la tecla F3, si no hemos cambiado la configuración por defecto que trae CATIA V5.

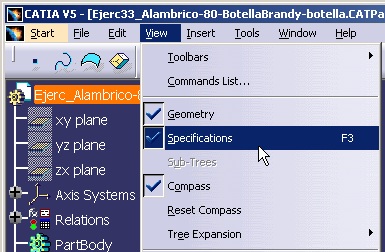

  O con la opción View Specifications.

  Pero un error muy común es que, sin querer, activamos el zoom sobre la zona del árbol y ponemos el árbol tan pequeño que no lo vemos.

¿Cómo nos ha pasado?

  Porque es posible que:

• Hemos pinchado una rama del árbol
• O hemos pinchado en el icono del sistema de ejes que aparece en la parte inferior derecha de la pantalla.

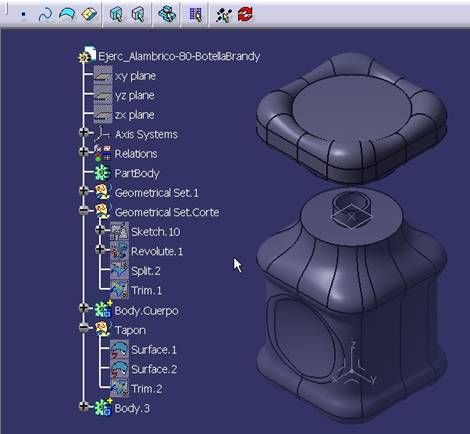

  Y en ese momento la zona 3D de la pantalla se obscurece.

  Y las transformaciones locales (desplazamientos, zoom, etc) se ejecutan sobre el árbol.

  El procedimiento para dejarlo todo visible es:

1.-	Pinchar en el icono referido anteriormente o en una rama del árbol.
2.-	Y dar al icono “Fit all in”.
3.-	Volver a pincha dicho icono o rama para dejarlo de forma normal (zona 3D brillante).



No hay que ahogarse en un cubo de agua…tranqui, tronco…
