¿Porqué solo veo lo que tengo “In work object” en el árbol y no el resto de las cosas que hay en el mismo?

  Pues muy fácil:
  En la barra de herramientas (a partir de cierta release) se ha introducido un icono “Only Current Body”.

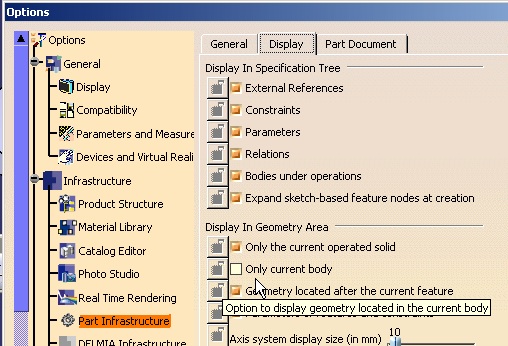

  Este icono corresponde con una opción que tenemos en “ToolsOptionsInfrastructure Part Infrastructure” y en la pestaña “Display” activamos o desactivamos la opción “Only current body”.



  Sus efectos son, como tu dices, los siguientes:

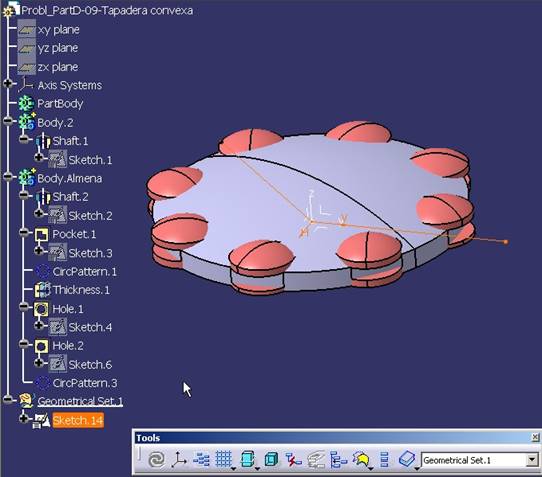

   En la figura anterior el icono NO está activado, viéndose por lo tanto todo: lo que está “in work object” (en este caso el Geometrical Set) y lo que no lo está.

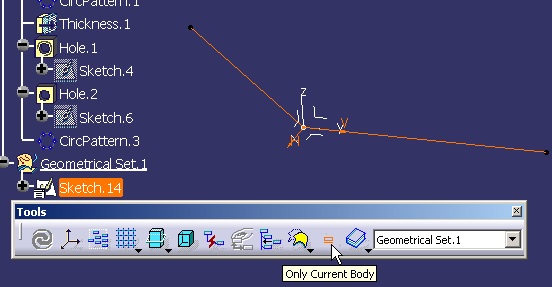

  En la misma situación activamos dicho icono, siendo este el resultado:



  Esta opción me es muy útil para cuando estoy creando un Body nuevo que después voy a operar contra el Part Body y le quiero hacer operaciones de “dress up” (redondeados de aristas) en aristas que quedan dentro del resto de los body’s.

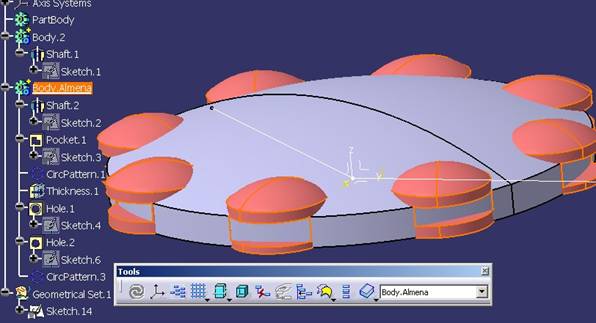

  De esta forma se hace difícil seleccionar la arista.

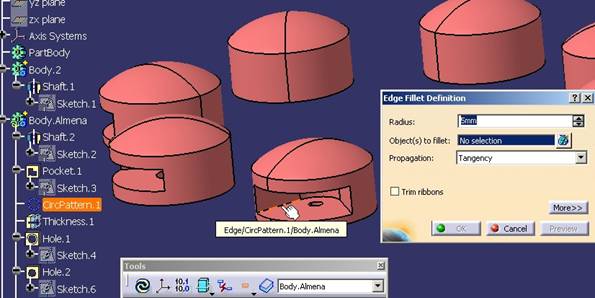

  De esta otra forma es facilísimo.

  Solo se ve el body (sólido o alámbrico) activo.
