  Estaba haciendo un sketch, y necesitaba hacer una línea simétrica a otra que ya había hecho. Pero claro, cuando estoy haciendo líneas, ni en la paleta Sketch Tools, ni con el botón derecho aparece ninguna opción para ello.

  No, efectivamente. No está en ningún icono.
  Tenemos que hacer lo siguiente:

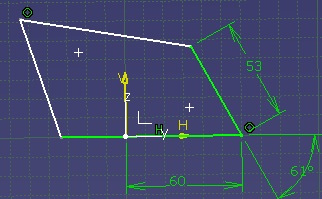

1.-	Dibujamos la otra línea (o punto).
2.-	Seleccionamos, usando la tecla Ctrl, primero las dos líneas (o puntos) que queremos que sean simétricos.
3.-	Seleccionamos por último, sin soltar la tecla control, el elemento que deseamos que sea el eje de simetrí
3.a.	En nuestro caso usaremos el eje V, pero podría ser otra línea cualquiera.

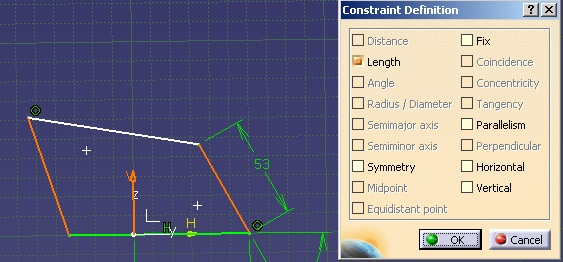

4.-	Damos al icono “Constraints Defined in Dialog Box” y nos aparece el panel:
5.-	Damos a la opción “Symmetry” y ya está.

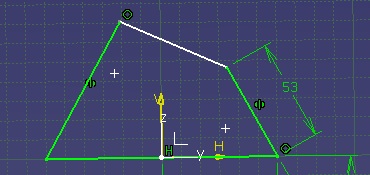

¡Anda!! A que os engañé!!... Lo he hecho queriendo para que lo tengais en cuenta.
  Es que dos líneas simétricas pueden tener longitudes distintas. Solo son simétricas en cuanto a ecuación y para eso no afecta la longitud.
  Claro que eso se puede arreglar haciendo también la simetría a los extremos de las líneas.

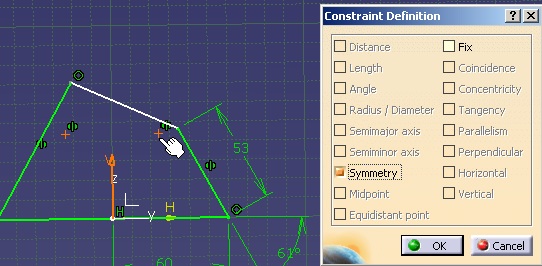

No pasa lo mismo con los puntos. ¡¡Ahí no hay tu tia!!

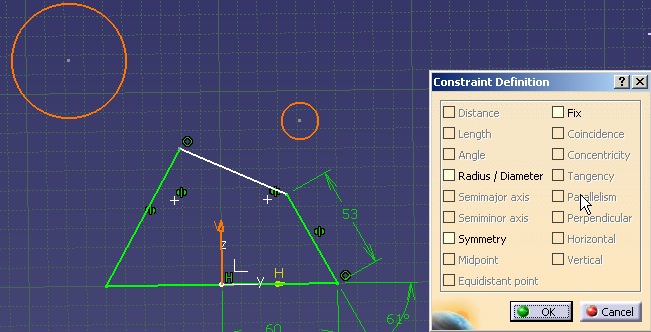

O con los círculos:




Míra por donde el círculo si lo hace igual en diámetro y posición... curioso, ¿no?

  Claro que ahora un alumno (Victor) me ha enseñado otro camino “más cómodo”: se trata de usar el icono “Constraint”. Se usa de la siguiente manera:

1.-	Seleccionamos el icono.
2.-	Seleccionamos un elemento (por ejemplo una línea ya dibujada). Los pasos 1 y 2 pueden permutarse en el orden.
3.-	Seleccionamos el otro elemento.

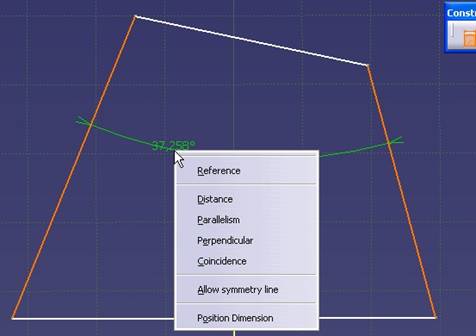

4.-	Nos sale la cota sobre esos elementos. Si damos al menú contextual (botón derecho del ratón) nos sale este menú.

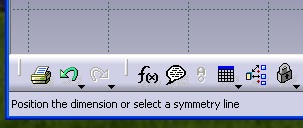

5.-	Seleccionamos “Allow symmetry line”. Y el cuadro desaparece, pero un mensaje en la zona izquierda inferior nos advierte que debemos seleccionar “la línea del eje de simetría de esos elementos”.
6.-	En nuestro caso seleccionamos el eje V y queda así:

¿Habéis visto lo que yo aprendo de mis alumnos? Gracias, Victor P. G.  Ya te dí tu “gallifante”..
