¿Cuál es la forma mas rápida de visualizar una pantalla en la Dirección X, Y o Z?

  Sabemos la forma “tradicional”: En la paleta “Quick view” tenemos disponibles los iconos “Front View” (en dirección X), “Left View” (en dirección Y), y “Top View” (en dirección Z).

  Poniendo activo estos iconos, se ve la pantalla en las vistas YZ, XZ y XY estando el primero de los ejes horizontal.

Otra opción es pinchar en el icono “Normal View” que hay en la paleta “View”.

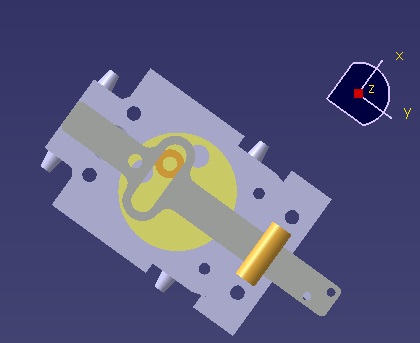

  Pero este último tiene la “desventaja” que, cuando pinchamos en él y después seleccionamos un plano o una cara plana, esta se pone paralela a la pantalla, pero si es el plano XY el eje X no se pone horizontal.

Y el “truco” (que me enseñó mi exalumno Juan Antonio G. A.) es:

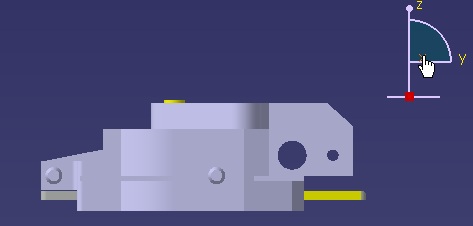

Si pinchamos, en el compás, en la letra “x” la pantalla se pone como si se aplicara la “Front View” e igual con las demás letras.
