  ¿Porqué se visualiza en negro los ejes y los sketch’s en un conjunto cuando en el Part no tienen asociado ningún color?

  Efectivamente puede pasar eso y no sé si está documentado en el Help de CATIA, pero he descubierto que ocurre cuando tenemos, en un Product, asociado color a una “instancia”.
  Recuerda que la “instancia” es el nodo que se une directamente al Product superior y debajo de la instancia está el nodo del Part.

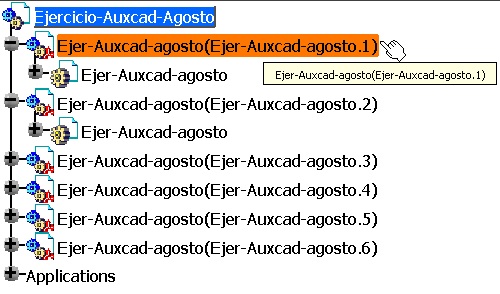

  En la figura anterior, la mano apunta al “nodo” Instancia y debajo está el nodo que representa el Part. El part se llama “Ejer-Auxcad-agosto” (cuyo fichero es “Ejer-Auxcad-agosto.CATPart”) mientras que las instancias toman el mismo nombre que el “PartNumber” seguida de un número secuencial.

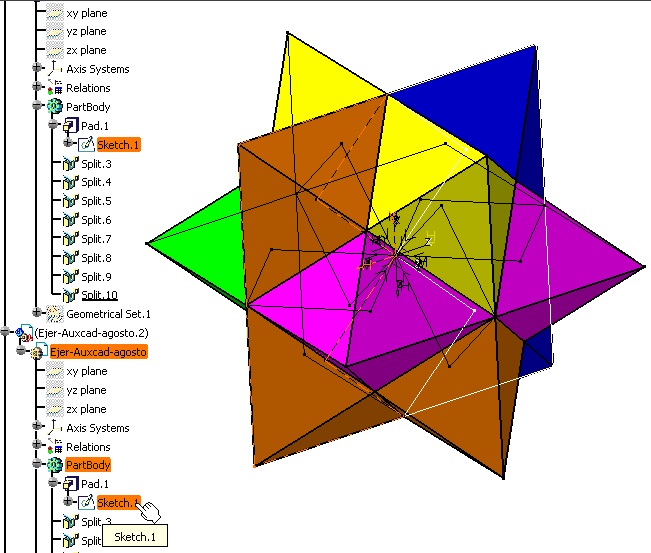

  En la siguiente figura veremos que solo hay un sketch en blanco que corresponde a la pieza de color azul.



  El resto de los sketchers, Ejes y elementos alámbricos, son de color negro debido a que las instancias tienen asociada cada una su propio color.
  La pieza inicial, que tiene el eje y el sketch en color blanco, el color se le ha asociado al PartBody en este caso y no a la instancia.

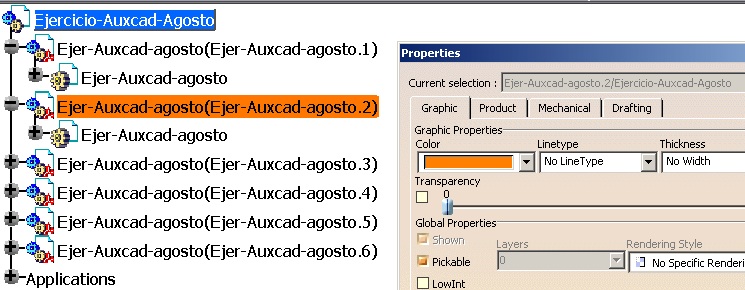

Vemos como está asociado el color:

Que no cunda el pánico!!
