Truco_05: Como incluir "Properties" en un part o un product.

Está Vd en: FAQ>>Trucos >005_Incluir Properties en un Part o un Product.

Introducir “Properties” de usuario en un CATPart o CATProduct.


  Además de las propiedades normales que tienen estos ficheros CATIA:

•   Part Number
Revision
Definition
Nomenclature
Source
Description

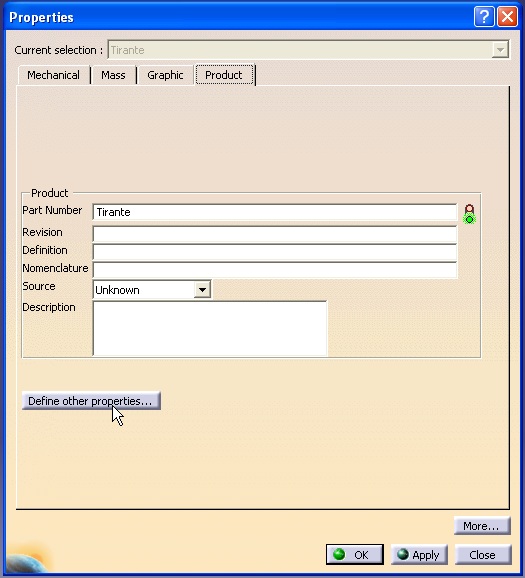

Properties de un Part

  Nosotros podemos insertarles otras, sobre todo con ánimo de obtener después la Lista de Piezas del conjunto.
  Hay algunas personas que para evitar esto tiene un “CATPart de inicio” y cuando empieza una nueva pieza, simplemente hacen un “FileflechaNew From..” del de inicio.
  Pero hay una forma que permite, si ya tienes un Part empezado, insertarle las “Properties” que queramos.
  Podemos hacerlo “manualmente” una por una:

0.- Damos a Alt+Intro (Properties).
1.- Pinchamos en el botón [Define other properties..] y nos aparece una nueva ventana.

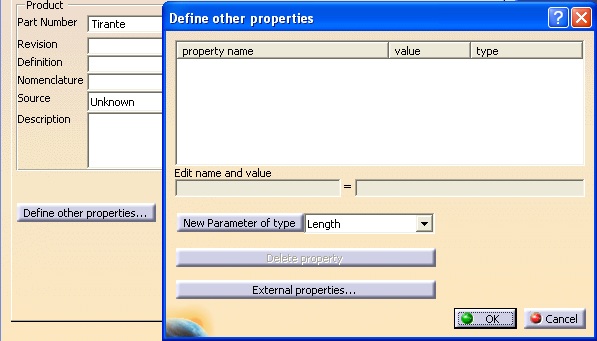

Definicion de nuevas properties
2.- Seleccionamos el tipo de parámetro que queremos ANTES de darle al botón [New Parameter of type] y damos al botón.
3.- En los campos inferiores editamos el nombre del parámetro y el valor inicial que va a tener. Este valor siempre podemos posteriormente cambiarlo.

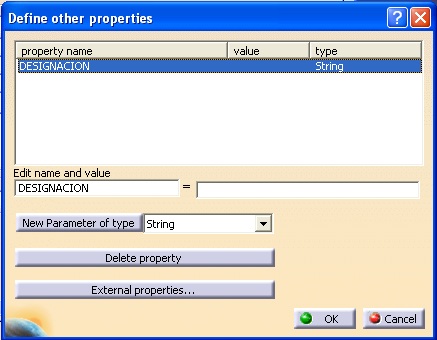

definicion de una Propertie a mano

Ir arriba

  Y la otra opción es, en vez de hacerlos uno a uno, hacerlos leyendo un fichero de texto con los campos separados por tabuladores.
  El formato de este fichero es una columna, si no queremos meter el valor de la propiedad y de dos columnas, si queremos poner este valor. Si no ponemos el valor, CATIA los considera de tipo String (valor por defecto). Si no son de tipo String (cadena de caracteres alfanuméricos) debemos darle un valor inicial. En la ayuda de CATIA, figura un fichero llamado “trame.txt” de ejemplo.
Veamos el aspecto de otro ejemplo:

DESIGNACION            Pieza de prueba
MATERIAL       ALUMINIO
ESPESOR          15mm
ANCHO 12.3mm
Estado    true
PESO     5.23kg
Cantidad 125
Num REAL         12,15

  Si editamos este fichero vemos que no aparecen las “columnas” alineadas debido a que su separador son tabuladores y depende de la longitud del primer campo.

manaza bmp

Cuidado!!. El formato debe ser rigurosamente comprobado, dado que si está mal escrito puede que catia nos tire (Click Ok to terminate). Por ejemplo, los números reales deben tener separador de comas en vez de puntos. En los otros casos CATIA convierte puntos en comas...pero no hay que fiarse...

Por lo tanto:

1.- Salvamos la sesión de CATIA que tengamos abierta, por lo que pudiera suceder (caso que el fichero de texto sea nuevo y no estemos seguro de su validez).
2.- Seguimos los pasos anteriores del 1 al 2.
3.- Damos al botón [External Properties..] y seleccionamos el fichero de texto que previamente tenemos salvado en algún directorio. Y damos OK.
Las propiedades han sido insertadas en nuestro CATPart o CATProduct.

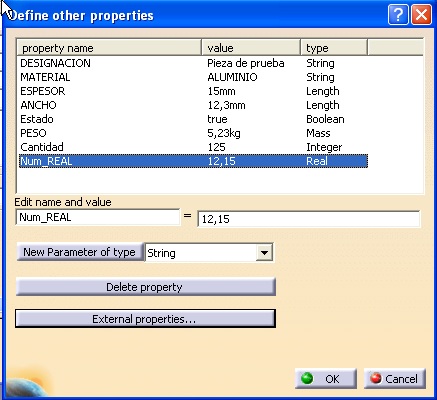

Propiedades desde un fichero de texto.

•   Nota: Como siempre: no es aconsejable usar un nombre de propiedad con un espacio en blanco entre medio (dos palabras), porque pasa lo que se ve en la figura con la “Properties” “Num Real”, que esto hace que el sistema añada comillas simples. Mejor en este caso usar espacio bajo “Num_Real

  Si quieres el fichero de texto del ejemplo, pincha aquí.
