Truco_04: Como crear una esfera en sólido - MuchoCATIA

Está Vd en: FAQ>>Trucos >>004_Crear una esfera en sólido.

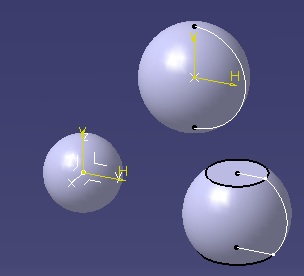

¿Como se puede hacer una esfera en sólido?

  Al menos en la Release 16, no existe el comando para hacer una esfera en sólido. Sin embargo si existe para hacerla en superficies.
  Para hacerlo en sólido tenemos dos opciones:

•	Una es hacer la superficie correspondiente con el comando “Sphere”, en el módulo de Generative Shape Design.

  Y posteriormente en el entorno del Part Design convertila en sólido mediante el comando “Close surface”. Podemos después ocultar (que no borrar) la superficie.

•	Otra es crear un sketch (más fácil que un semicírculo con el comando “Circle”) y en el dibujar:
	•	Una línea de eje.
	•	Un semicírculo.

Salimos del sketch y mediante el comando “Shaft” hacemos la revolución.



  Evidentemente si queremos hacer un trozo de esfera solamente, ya no haremos la semicircunferencia entera.

  De los dos métodos, el mejor es el segundo, ya que la superficie pesa mas que el sketch.
