Ejercicio nº 98

Problema sobre Sketch, Shat, Pocket, parámetros y Table.

Ejer-PartD-174-Tuerca_Hexagonal



1.  Nuestra intencion
2. Crear el CATPart
3. Representar en solido, los hilos de rosca



1.  Nuestra intencion.

  Vamos a suponer que deseamos hacer una familia de tuercas según la norma DIN970, de la que después obtendremos las distintas tuercas, en función de los datos de la Tabla (por eso es “tabulada”) y salvaremos como una Normal del Catálogo. En AIRBUS se llaman “NCU”.

¿Por qué “tabuladas”?

  Pues por la sencilla razón de que, mientras que existen parámetros “directos” como:

•	El Paso de rosca
•	El diámetro del taladro de la tuerca
•	El diámetro Nominal de tornillo

 Que están ligados directamente a la propia definición de la Rosca en CATIA (M3, M6, etc.). Existen otros en los que la “relación” entre ellos se define mediante una Tabla Excel.



2.  Crear el CATPart

  Podemos partimos de un “modelo semilla” (con su Drawing asociado), con todos los datos preparado, mediante “New From..” o de uno nuevo, si no lo tenemos.

1.-	Creamos los siguientes parámetros, dentro del “nodo” Parameters
	•	“Designacion” de tipo String
	•	“M” de tipo String, con el comentario “Rosca de tipo Métrica gruesa”.
	•	“D_Nominal” de tipo “Length”, con el comentario “Diámetro del tornillo, Nominal de la Rosca”.
	•	“Entre_caras” de tipo “Length”, con el comentario “Entre caras del hexágono”.
	•	“Esp” de tipo “Length”, con el comentario “Espesor o altura de la tuerca”.
	•	“A” de tipo “Angle”, con el comentario “Ángulo del chaflán de los picos”.
	•	“Chaflan” de tipo “Length”, con el comentario “Ancho del chaflán”.







 Como podemos ver, la regla para crear una Excel, para asociarlo a una Table, son las siguientes:



►	La primera fila define los nombres de los parámetros que “podemos” relacionar con los del Part.
	•	Si esos parámetros son de tipo “String”, no llevan asociados “unidades”.
	•	En caso contrario, debe llevar el nombre del parámetro, seguido de un espacio en blanco y dentro de paréntesis la unidad. Por ejemplo “Esp (mm)”
►	Al insertar la Tabla, CATIA los relaciona directamente Siempre y cuando:
	•	El parámetro existe en el Part, con el mismo nombre y la misma “unidad”, y NO tiene ya condicionada una “formula” ¡Cuidado!
	•	Pueden existir columnas que No coincida con esos parámetros, por lo que No los relaciona y no pasa nada.
	•	Puede que el nombre del parámetro del Excel No coincida con el nombre del Part, con lo cual te toca asociarlo “a mano”, pero te deja si respeta las unidades de ambos.

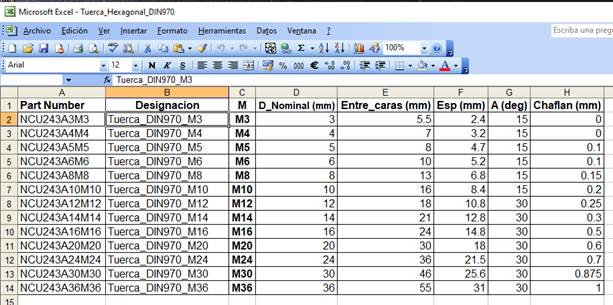

2.-	Asociamos, a esos parámetros una tabla, de acuerdo con un fichero de tipo Excel® que ya tendremos creado. Se llama “Tuerca_Hexagonal_DIN970.xls”.

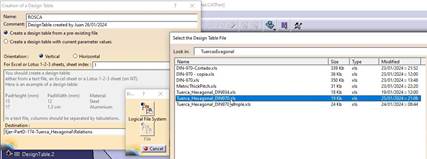

	•	Damos al icono “Design Table” y ponemos nombre a la Tabla, con la opción “Create a design table from a pre-exiting file” y damos  OK
	•	Seleccionamos el fichero Excel y damos a OK



	•	Nos pregunta si queremos asociar de forma automática y decimos Yes
	•	Aparece la Tabla y en la pestaña “Associations” podemos ver, a la derecha, lo que ha podido asociar directamente y a la izquierda lo que tenemos que asociar seleccionando el parámetro de nuestro Part.
	•	Debemos activar la opción “Duplicate data in CATIA model” para que guarde el fichero dentro del nuestro Part.



Vamos a dibujar la M10.

3.-	Damos doble clic sobre el parámetro “M” y seleccionamos la fila de M10. Los parámetros cambian de valor.

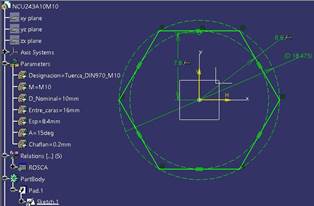

4.-	Creamos un Sketch, en el plano XY y dibujamos un hexágono, de tal forma que le acotemos la entrecara. Al radio le ponemos una fórmula de “Entre_caras” /2. Creamos un punto a una distancia igual mitad de la entrecara  menos el valor del chaflán, para después situar el chaflán exterior. Y el punto lo externalizamos.



5.-	La altura del Pad, se la ponemos, con fórmula, igual a “Esp”.
6.-	Haremos otro Sketch, para definir el chaflán que afecta sólo a las puntas. Lo colocamos de forma que el plano soporte sea perpendicular a una de las caras y pase por el punto anterior. Y lo acotamos con los valores de “A” y “Chaflan”, pasando por el punto y usando una recta de eje, con fórmula.
7.-	Salimos del Sketch, y hacemos un “Groove” dando como eje el Eje Z seleccionándolo del la zona 3D.
	NO usar el menú contextual “Z Axis” porque genera “un muerto que guarda debajo de la alfombra”… y los muertos huelen. La flecha debe estar hacia afuera.

NO. Es un elemento de tipo “Datum” (muerto y oculto)	Correcto. Es el Eje Z del, 3D



8.-	Creamos un Hole, pasante, de “Metric Thick Pitch”, valor “Thread Description” = M10. Y en ese campo, lo asociamos, mediante fórmula, al valor del parámetro “M” que ya tiene ese valor.



•

Sale este mensaje:

   Esto es debido a que las Roscas, tiene una relación directa con el módulo y deben coincidir. Pero yo, he obtenido los datos previamente de cada uno de los valores (los distintos “M”) y los he puesto en la tabla.

9.-	Ya sólo queda hacer los chaflanes de entrada y salida de la rosca, que son de 120 grados aproximadamente desde la profundidad de la rosca.
10.-	Por último, salvamos el modelo con el nombre igual al “Part Number”.

  Lo normal es que tengamos estas tuercas almacenadas en un catálogo sin posibilidad de “modificarla”.

    Juanri: ¿Entonces para qué hemos hecho esto?

   Pues para no tener que repetir el trabajo para cada medida. El proceso ahora sería:



11.-	Haremos un “New From..” del modelo y de su Drawing (no se te olvide). Y para que no se te olvide, es mejor hacer el “New From” del Drawing y CATIA te pregunta si quieres también al Part.
12.-	Elegimos, de la “DesignTable.ROSCAS”, la fila que deseamos.
13.-	Eliminamos la Table. Eso hace que los valores, de los parámetros permanezcan, pero que ya no sean “susceptibles de cambio”. Siempre puede haber un “desalmado” que los cambie “por la cara”.
14.-	Actualizamos el Drawing y salvamos ambos.
15.-	Y ya está listo para incorporarlo al Catalog



3.  Representar en solido, los hilos de rosca

  Para los que quieran hacer la rosca en sólido:

	Añadimos un nuevo parámetro (por facilidad)
	•	“P” de tipo “Length”, con el comentario “Paso de Rosca tomado del Hole”. Este valor lo tomará del Hole que hemos creado.



  Si queremos representar los hilos de rosca, debemos recordar la DIN 13 y nada mejor que tirar del libro de A. L. Casillas “Maquinas”, libro que es como el Catecismo de los mecánicos (torneros, fresadores, ajustadores, etc.)





Designación
P = Paso	r = Radio fondo tuerca	H = Altura del triángulo generador
T = Altura de la truncadura	F = Diámetro del agujero de la tuerca	DE = Diámetro del tornillo
Ángulo = 60°, lo que supone que la altura, forma con un lado 30°.
	Fórmulas:
H = cos (30deg) x P	T = H / 8 = cos (30deg) x P /8	r = 0,058 x P



Sin CATIA: cos(30deg) = 0.866025404



   Para crear este Sketch, usaremos (es fundamental) un punto creado por debajo (a la distancia de P) del plano de la base de la tuerca, a una distancia del Eje Z del Part, igual al radio nominal de la rosca (D_Nominal/2). Y ese será el origen del Sketch de tipo Positioning. Ese origen servirá para posicionar el triángulo con la cota de H/8.

   Una vez que dibujemos, en un Sketch este triángulo generador, haremos una Hélice que empiece en un punto (puede ser ese, pero no es necesario), su eje será el eje Z (seleccionado del 3D) y de paso igual a P y de altura igual al espesor de la tuerca mas dos veces el Paso, para que sobresalga por arriba.

  Y sólo queda operar ambos sólidos



Para ver cómo hacer un Master (complicado): CATIA_V5-Ejerc_174_MASTER



Para ver cómo hacer una familia de tuercas, sin hilo de roscas: CATIA_V5-Ejerc_174_Table-Tuerca

Para ver como añadir hilos de roscas, en tornillos y tuercas: CATIA_V5-Ejerc_174_Hilos

Dado, por El Juanri, en Sevilla a 16/08/2020

Modificado el 03/03/2023

Modificado, por el Juanri, en Sevilla a 10/02/2024
