Problema 88. Crear un Plane con doble ángulo.

Está Vd en: Ejercicios>>AlámbricosalambricoDescriptivaalambrico>> Problema Nº 96.



  Problema nº 96
Problema sobre Plane, Axis, parámetros. Probl_88-ShapeD-Plano_Doble_Angulo







  Tenemos que dibujar una pieza que sirve para posicionar una barra, con un extremo en forma de Punta de Cono. El vértice del cono coincide con el Origen de Eje Absoluto del CATPart.



  La cara de “asiento” de la barra, (que es el plano perpendicular al eje del cono) forma un doble ángulo. Su Máxima Pendiente, con respecto al Horizontal, es de 65°.

Y el ángulo que forma el Plano de esa cara, con respecto al plano YZ es de 55°. ¡NO FALTAN COTAS!

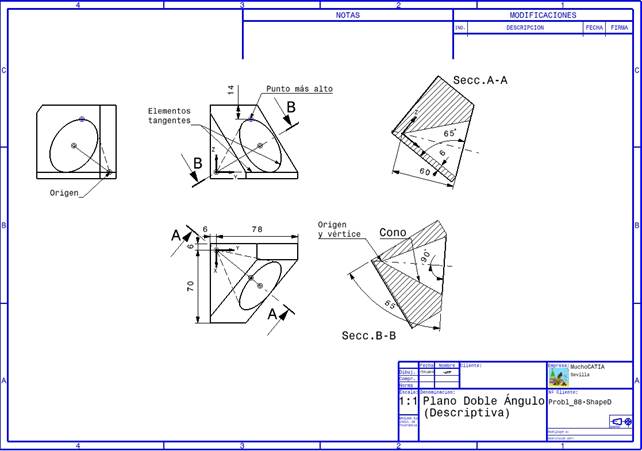

img: plano



   La sección A-A, ni la B-B forman 45 grados. No inventarse cotas.







  Tienes dos opciones (o dos Ejercicios):

  ►  Hacerla como ejercicio alámbrico, obteniendo sólo sus aristas.
  ►  Hacerla en sólido, haciendo las menos operaciones posibles.



  Recordar De las dos formas, RECUERDA que los Sistemas de Ejes de Usuarios EXISTEN… como Cuenca.. o pregunta a mi colega Raúl Real.





Dado por El Juanri, en El Puerto, a 26/05/2020
