EJERCICIO Nº9

Ejercicio de la función Pad

Ejer-N09-PartD-FITTING

 Dibujar la pieza, con las siguientes cotas







1.-	Crear los parámetros, de tipo “Length”:
	•	Diam_Fresa = 32mm.
	•	R_Fondo =4mm
2.-	Crearemos un plano a una distancia de +20mm del XY Plane, al que identificamos como Plane.Base.
3.-	Creamos un Body que llameremos Body.Envolvente.

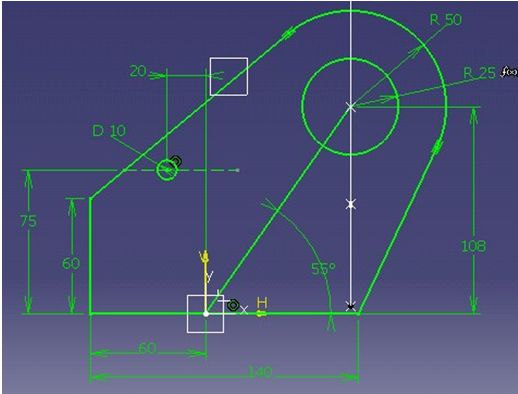

4.-	Sobre ese plano creamos un Sketch con el siguiente contenido:





Ver vídeo (Ejer-09-PartD_Herraje.mp4)

---

Funciones: Parameter, Sketch, Pad, Pocket, Chamfer, Edge Fillet, Intersect, Extract, Measure
