EJERCICIO Nº8

Ejercicio de la función Sketcher

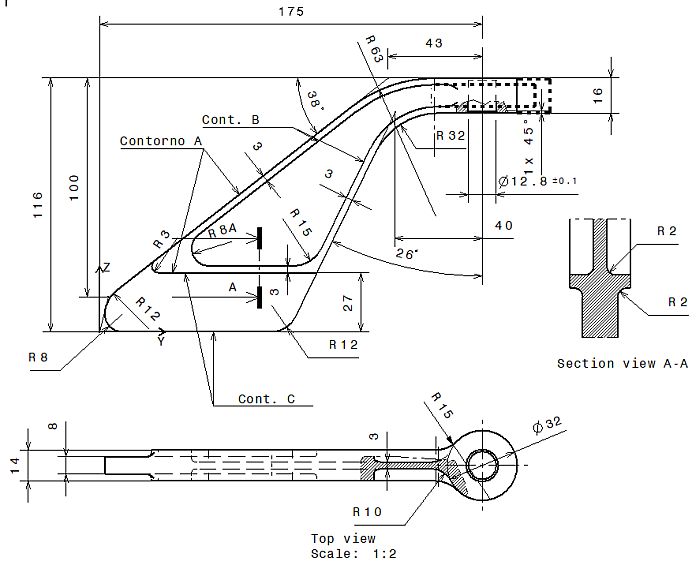

Ejer-N08-PartD-FITTING



Nota: Las líneas azules de trazo, del alzado, son para operar con otro Body

1.-	Crear los parámetros:
	•	Dia_Fresa= 16mm.
	•	R_Fondo=2mm



  Ver vídeo: Ejercicio_08-Solido_Fitting.mp4

Funciones: Parameter, Sketch, Pad, Pocket, Chamfer, Edge Fillet, Intersect, Measure
