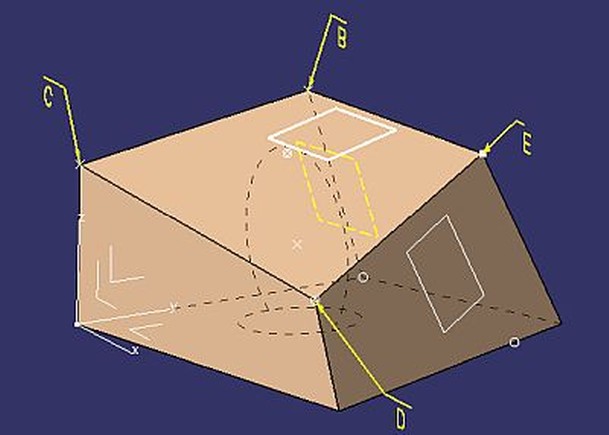

Queremos diseñar un sólido, a partir de dibujar sus aristas y los planos necesarios. Está formado por una serie de rectas y un plano (B-C-E-D) que "gira" sobre la recta BE y es tangente a una esfera, de radio 24mm y cuyo centro tiene de coordenadas: x=29mm; y=44mm; z=22mm.



 Debemos fijarnos en si esos "ángulos" son los de las rectas, en el espacio o son el que forma la "proyección de dicha recta sobre el plano de la Vista".

• Dibujaremos los Puntos necesarios; las rectas y los Planos.


• Y con esas rectas, haremos "Fill’s" uniéndolos posteriormente con un Join, que usaremos para hacer un "Close Surface".


• Como vemos, la esfera sale por la parte inferior y es una superficie con la que haremos un Split al final.

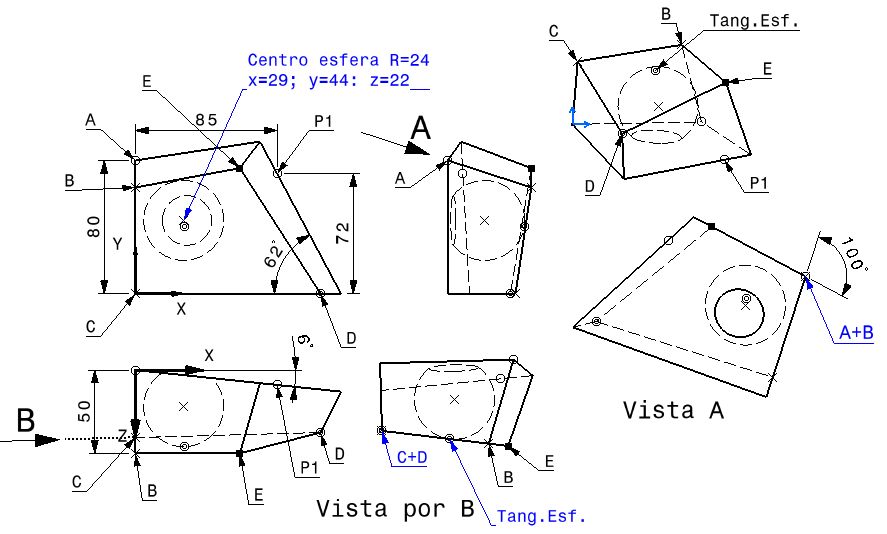

 NOTA: Como ya sabrás, querida/querido lector, cuando se acota el ángulo que forma un plano con otro plano, si queremos que ese ángulo indique la verdadera magnitud, la recta, intersección de ambos, debe estar "de punta" (osea: perpendicular al plano sobre el que se "acota", por lo cual los dos puntos extremos de ese recta, coinciden en esa vista). Por eso me he "molestado" en poner "A+B" y "C+D".

Si alguien no es capaz de obtener ese plano tangente a la esfera, puede poner OTRO, con, por ejemplo 98° (no es el mismo.. pero es muy cercano)

El Puerto de Santa María a 17/02/2026
