036_Modificar el acotado de una rosca

Está Vd en: FAQ>>Dibujootros>>036_Cotas que no pueden modificarse.

  Tengo una serie de cotas en mi Draw y modifico una (Fake valor), correspondiente a una rosca, poniendo su valor en pulgadas. Si posteriormente le doy “Update” se vuelve a poner el valor inicial. ¿Por qué no me deja modificarla?


  Efectivamente es así. Ese tipo de cotas no permiten su puesta en “valor falso” (Fake).

  Y tú dirás ¿cuales son los tipos de cotas?
  Pues te digo:

  Partimos de la base que las opciones las tenemos configuradas de la siguiente manera:

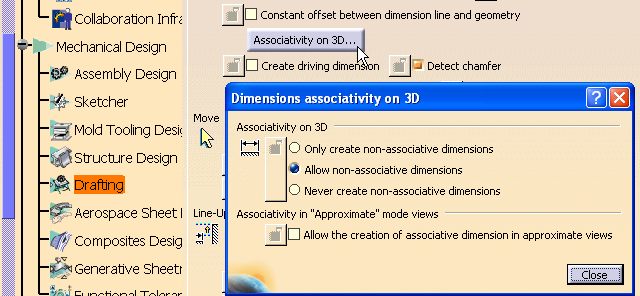

  En OptionsflechaMechanical DesignflechaDraftingflechaDimension (en el botón) [Associativity in 3D…] tenemos puestas las opciones por defecto Allow non-associative dimensions, es decir podemos tener dimensiones no “asociativas con el 3D.

Opciones dimensiones no asociativas

  Una cota se dice que es asociativa con el 3D, cuando si modificamos las dimensiones del elemento que acotamos, al hacer un “Update en el Draw, la cota se modifica reflejando el cambio.

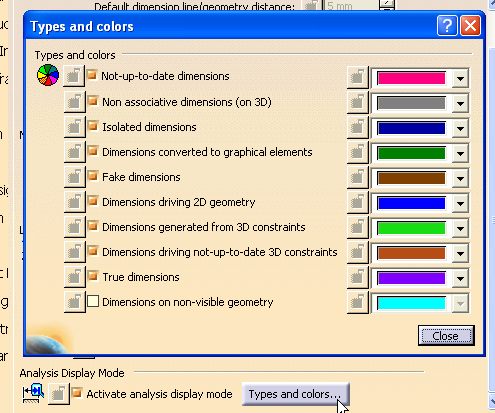

  Y para identificar los distintos tipos tenemos activada la opción actActivate analysis display mode, cuyos colores por defectos son los de la siguiente figura.


Esta opción también se puede activar en la barra de herramientas Tools:


Esto hace que:

•   Las cotas puestas mediante el comando “Generate Dimensions aparezcan de color verde. ModificarCotas-04.jpg
Las cotas de Roscas generadas con el comando “Threaded dimensions , también aparezcan en verde. ModificarCotas-05.jpg
Las cotas generadas manualmente con los iconos se ponen de color negro. ModificarCotas-06.jpg

Ir arriba

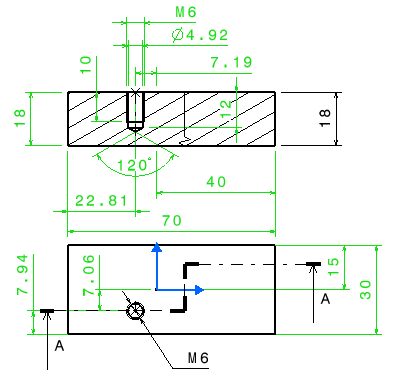

Como vemos en la siguiente figura:


Todo esto para decir que:

Las cotas creadas con el comando “Threaded dimensions ModificarCotas-05.jpg , que aparezcan de color verde, no pueden ser modificadas y puestas como “Fake (falsas).

Podemos observar que las cotas de roscas que se ponen en verde son solo las cotas en alzado y NO en planta.

 Pero esto está relacionado con los ficheros que tienes disponibles y que definen las roscas.
  Supongo que el problema que tienes es que solo tienes los ficheros de textos por defecto (MetricThickPitch.txt y MetricThinPitch.txt) y no los correspondientes a las cotas en pulgadas, teniendo por lo tanto dos opciones:

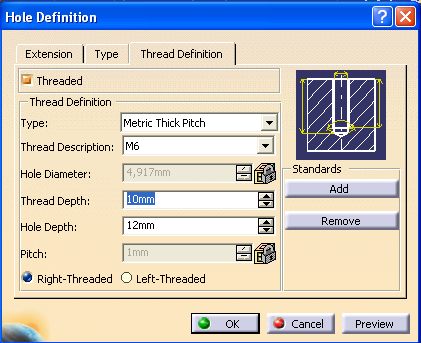

►    O usas las roscas Métrica (por ejemplo Metric Thick Pitch) más cercana a la suya, con lo cual la cota que pone es M6 por ejemplo.

►   O usas la opción de Rosca No estándar, con lo cual lo que pone es diametro6.

  Si usas la opción primera no hay forma de quitar la letra M, con lo cual no puedes poner W1/4" que es lo que necesitas, pudiendo solo poner MW1/4"

  Si usas la segunda opción, no puedes quitar el signo diametro (del diámetro), pudiendo solo poner diametroW1/4".

  Lo correcto sería que tú, o la persona autorizada de tu instalación, pudierais añadir los ficheros necesarios para definir las roscas y que además permitan ponerlas en modo “Fake. Esto último es necesario porque si tenemos como unidades SOLO los milímetros para las cotas, el valor en pulgada el sistema lo convierte automáticamente en milímetros y en vez de aparecer una cota de W1 1/4" aparecería W31.75 lo cual no soluciona el problema.
  Estos ficheros de Estándares se encuentran en una ubicación, que por defecto es (caso que el directorio raíz de la instalación sea “c:\Archivos de programa\) “c:\Archivos de programa\Dassault Systemes\B16\intel_a\reffiles\standard\.

  Aprovechando que el Duero pasa por…¿Por donde pasa el Duero?? Bueno.., da igual os recuerdo las designaciones de las roscas:

TIPOS DE ROSCAS
Designación Nombre Otras
Designaciones
M Rosca Métrica ISO SI
M Rosca Métrica Fina SIF
BSW Rosca Whitworth de paso normal
BSF Rosca Whitworth de paso Fino W
BSP Rosca Whitworth para tubos (Gas) G
PG Rosca para tubos de conducción eléctrica Pr
UNC Rosca Americana Unificada NC
UNF Rosca Americana Unificada Fina SAE
UNEF Rosca Americana Unificada extra-fina NEF
Tr Rosca Trapezoidal
Rd Rosca Redonda
API American Petroleum Institute
BA British Association
C Rosca para bicicletas
E Rosca Edison (para bombillas)
S Rosca dientes de sierra

  Por si lo necesitáis os lo podéis bajar de mi web los ficheros comprimidos o individualmente:

Rosca Withworth Fina, con designación BSF (ej.: BSF1/2") BSF-Rosca Withworth Fina.txt
Rosca Withworth Fina, con designación W (ej.: W1/2") W-Rosca Withworth Fina.txt
Rosca Withworth Normal, con designación BSW (ej.: BSW1/2") BSW-Rosca Whitworth Normal.txt
Rosca Withworth Normal, sin designación (ej.: 1/2") Rosca Whitworth Normal.txt
Rosca Withworth Gas, con designación BSP (ej.: BSP1/2") BSP-Rosca Whitworth Gas.txt
Rosca Withworth Gas, con designación G (ej.: G1/2") G-Rosca Whitworth Gas.txt

  De todas formas siempre tienes el socorrido método de poner una cota “manual con el icono icono DimensionsDimensions y después modificarla.

  Si quieres mas datos sobre el 3D, mira la FAQ-065-Nivel1
