026_Responder a un mensaje de error cuando hacemos el update

Está Vd en: FAQ>>Part Design solidos>>026_Cómo responder a un mensajes de error.


 Hay veces que cuando modifico algo me aparecen mensajes de error y me dá opciones de Borrar, Desactivar, Aislar o Editar y no tengo muy claro como actuar. ¿Qué debo hacer?


  La verdad es que, al principio, asusta mucho los mensajes de error cuando hacemos alguna modificación y tendemos a responder “ borrar”, al mensaje de error.
  No siempre debe actuarse así, es más, lo normal es editar algún elemento de la lista y debemos saber cual es el mejor.


  Veamos un ejemplo:
  Tengo un Pad al que le hacemos un EdgeFillet (Redondeado) de una arista. Y vamos a fijarnos que arista seleccionamos cuando hacemos el redondeado (a la que apunta la mano):

Arista Seleccionada

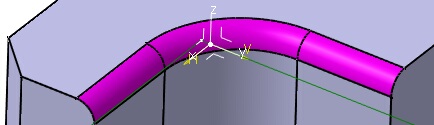

EdgeFillet insertado

Si ahora editamos el Sketch en el que se soporta el Pad y eliminamos esa recta sustituyéndola por una curva, según imagen siguiente:

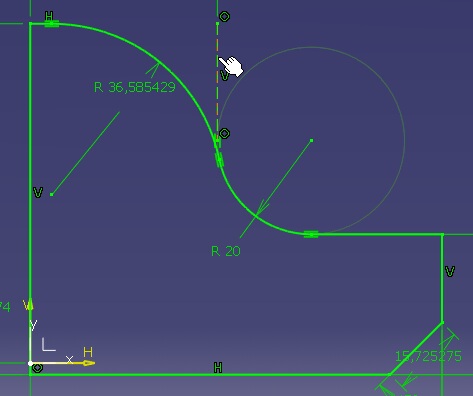

Cambiamos Lineas

  Cuando salimos de Sketch y el sistema vá a actualizar, nos aparece el siguiente mensaje:

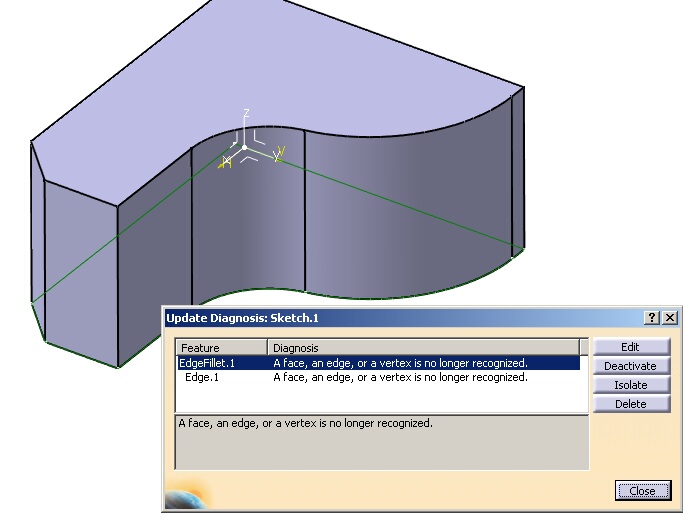

aparece el error

  Nos dice que en la feature “EdgeFillet.1”: Una faceta, un borde o un vértice ha dejado de estar reconocida.
  En la segunda línea nos dice que un hijo de la anterior (Edge.1) también ha dejado de estar reconocido.
Si nos colocamos con el cursor en la segunda línea (Edge.1) y damos al botón [Edit], nos aparece lo siguiente:

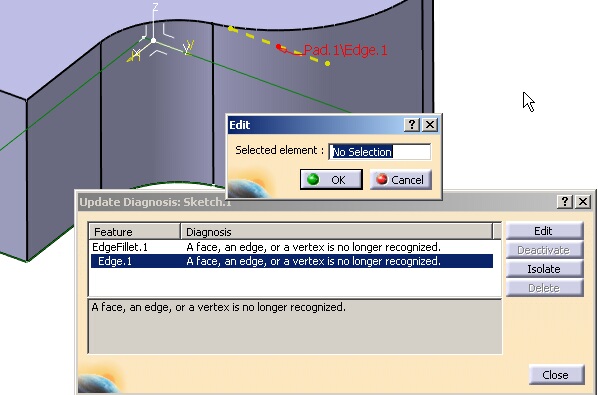

nos muestra en amarillo donde estaba
  Vemos que nos aparece en amarillo la antigua posición de la arista seleccionada y dice en el campo “No Selection”. Seleccionamos ahora la nueva arista y damos a [OK]. sustituimos la arista amarilla

 Y al arreglar la indefinición de la arista, se arregla la del EdgeFillet:

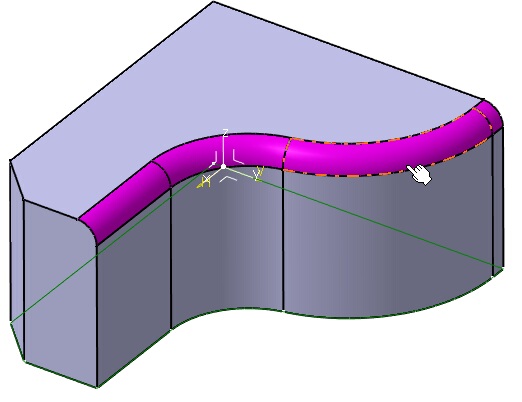

todo arreglado

  Si hubiéramos seleccionado otra arista, por ejemplo la de la izquierda o el arco que ya existía, no nos hubiera aparecido este mensaje de error.
  Si cuando nos aparece el error en vez de editar la 2ª línea (Edge.1), editamos la primera, el procedimiento sería el siguiente, con estos mensajes de error:

otra forma

Diciéndonos:
1 borde(s) y 0 faceta(s) no pueden ser usadas.
Haga clic en [OK] para eliminarlas de las especificaciones
 Es decir, el sistema la ha eliminado de la posible lista de bordes sobre los que hacer el EdgeFillet (Redondeo). Como en nuestro caso es solo un borde, el botón OK no nos aparecerá disponible y la lista aparece vacía cuando damos [Aceptar] en este mensaje.

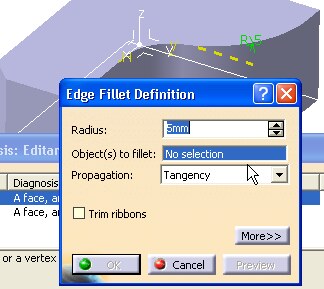

ningun objeto seleccionado

  Nuestra siguiente acción es, como en el caso anterior, volver a seleccionar otra arista y dar [OK]

La pregunta que podríamos hacer es:


¿Hay alguna forma de evitar que nos aparezca este mensaje?

  Bueno, lo normal es que no nos acordemos que arista hemos seleccionado a la hora de hacer el EdgeFillet, porque es posible que la modificación la hagamos mucho tiempo después y es difícil ver cual ha sido la seleccionada.
  Pero si nos acordamos, podemos hacer lo siguiente:
  Antes de borrar la línea anterior y salir del Sketch, nos colocamos con el cursor sobre ella y con ayuda del menú contextual (botón derecho del ratón) seleccionamos “Line.xx object flechaReplace..

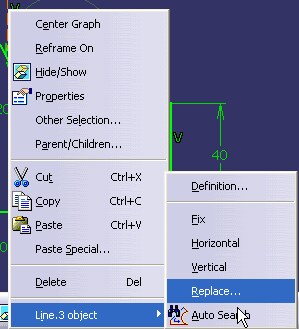

Reemplazar

  Y en la ventana siguiente seleccionamos que elemento reemplaza al otro, pudiendo darse además la opción de activadoDelete replaced elements and exclusive parents”.

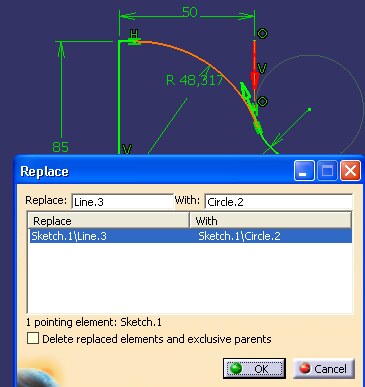

Seleccionar elemento reemplazado

  En conclusión: “No tires la toalla tan pronto e intenta Editar”. A la larga te alegrarás.
¡¡Suerte!
