006_Obtener el centro de un círculo en drw (dibujo)

Está Vd en: FAQ>>Dibujootros>>006 Recuperar el centro de un circulo.


  He borrado el centro de un circulo en mi dibujo. ¿Como puedo obtenerlo de nuevo?


  En la opciones de Puntos que existía, en la Release 11 (SP2), NO estaba el obtener el "Origen" de un elemento.
  Quizas no te haga falta, dado que si lo que quieres obtener, por ejemplo es una línea que empiece en el centro del círculo, al poner el puntero en donde se ubicaría el centro aparece el icono de concentricidad.

Circulos sin centros

  De la misma forma puedes volver a poner un punto en el centro del círculo.
  Recuerda que debes tener activada la opción:Constrains Activadas
"Create Detected Constraints" si quieres que el elemento, que haga referencia al centro, mantenga esa referencia.
  Recuerda también que una vez que el elemento se ha puesto en rojo (Seleccionado), puedes mantener esa "constraint" manteniendo pulsada la tecla control (Ctrl).
Para mas claridad, se acompaña un Video.

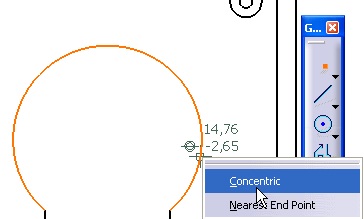

Y la otra opción apuntada (en la Release 16) es:

•   Dar al icono Point.
•  Colocar el puntero sobre el círculo.
•   Y en el menú contextual aparece la opción de hacerlo concentrico.



Crear punto concentrico


  Otro apunte modificado por sugerencia de Jose Ignacio González Moreno (Iñaki: para que no digas que no lo he puesto entero tu nombre... jejeje) que me corrige y o adapta a la R16. ¡Gracias colega!!
