Truco_026: Que hacer antes de borrar un parámetro.

Está Vd en: FAQ>>Trucos >>entorno: 026_Precauciones al borrar parámetros usados.

  ¿Qué significa el mensaje que me sale cuando intento borrar un parámetro?



  Puntualizo: Realmente, el mensaje te sale cuando intentas borrar un parámetro “usado en alguna fórmula.

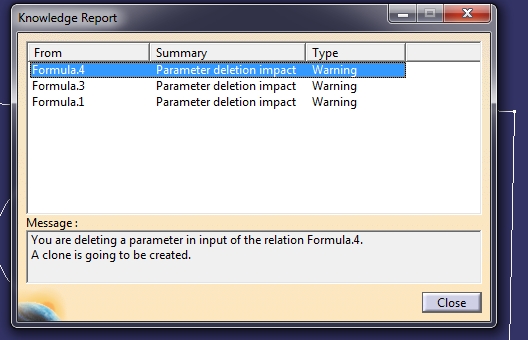

  Te sale esto:

Mensaje de advertencia

  Y fíjate que, lo importante, es lo que aparece abajo:

  “Usted a borrado un parámetro que es la “entrada” de la “relación” (o fórmula), cuyo nombre es “Formula.4”.
  “Como yo (el CATIA), no puedo borrar la relación “por la cara”, he creado un parámetro “clon”, cuyo nombre es:
deleted_nombre_del_parametro_borrado

  Efectivamente: hemos borrado el parámetro “Radio” y si nos vamos al nodo “Relations”, vemos esto:

como queda la formula

deleted_Radio”, que es un parámetro “perdido”.
  El borrar un parámetro, no implica que el valor que tiene la cota (en este caso, una cota de un Sketch) se vea afectado. El valor se mantiene, pero la “relación” se pierde.

Lo que debemos, por lo tanto hacer, es:

•   Intentamos borrar un parámetro (lo más cómodo)
Si sale el error, es que está usado. Entonces damos Ctrl + Z (Undo), para deshacer el borrado.
Buscamos cuales son los hijos del parámetro (menú contextual Parents/Children), que nos apuntará a las fórmulas
Borramos las fórmulas (recordar: NO afecta a los valores)
•   Y finalmente, borramos el parámetro.

Ver también: nivel2/074-param-unid-form-n2.html

  Aprovecho:

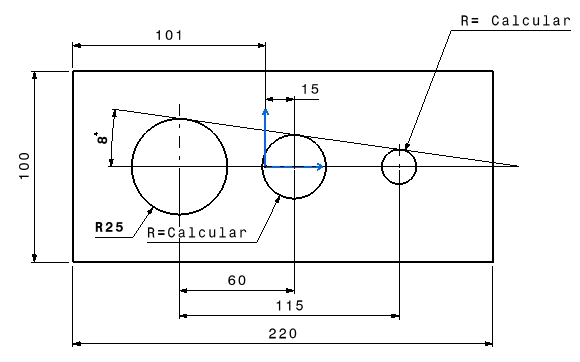

  Este es un ejercicio en que se pide que se dibuje en un Sketch, sin usar la condición de tangencia, con sólo cotas de radios (con fórmulas) y cotas de distancia entre taladros.

Los parámetros son: El Radio de 25mm y el ángulo de 8°.


Ejercicio



Ir arriba

  Como veis, hasta un sencillo “Truco”, lleva detrás un “Ejercicio”.

En Sevilla a 24/06/2015 (mi santo: San Juan)
